車外圓 + 內孔珩磨加工
一、加工概述
油缸缸筒是液壓系統重要承壓部件，車外圓+內孔珩磨為其關鍵精密加工工序，先通過車削完成外圓成型與尺寸管控，再經珩磨精加工內孔，兼顧外圓裝配精度與內孔工作性能，保障油缸密封可靠、運行順暢、承壓穩定，適配各類液壓設備的高壓、往復工作工況。
二、車外圓加工說明

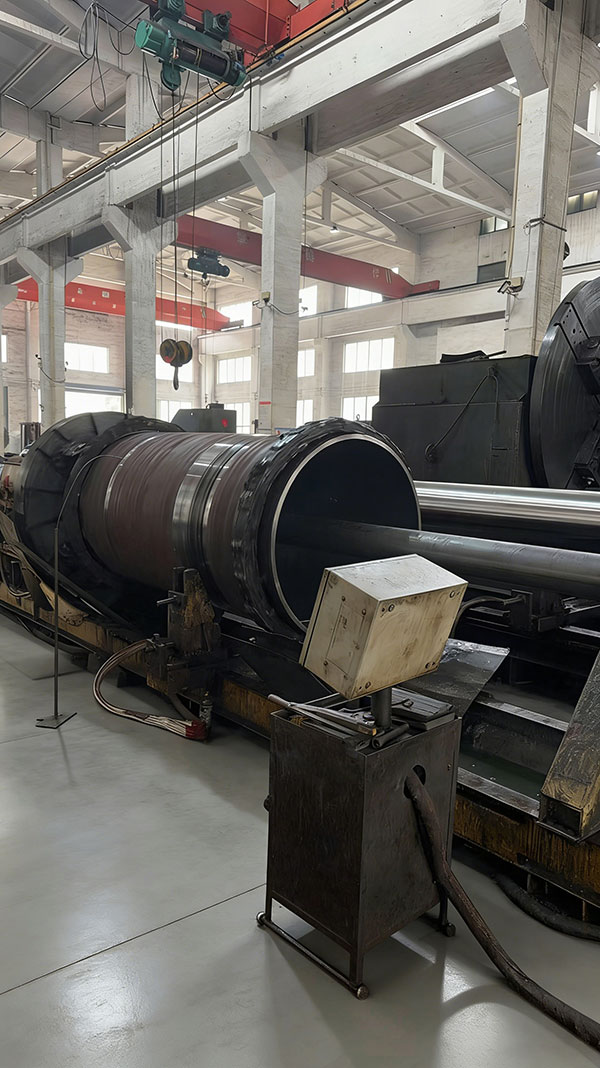

車外圓主要在數控車床或普通車床上完成，屬于半精加工程序，作用是管控油缸筒外部尺寸、形位公差與裝配基準。加工時以工件內孔或中心孔為定位基準，分步完成粗車、精車，去除外圓余量，準確控制外徑尺寸公差、圓柱度及同軸度，同時加工端部臺階、倒角等裝配結構，保證后續油缸缸筒與端蓋、法蘭等配件的裝配貼合度，避免裝配間隙過大或偏心問題，為后續內孔珩磨奠定穩定的加工基準。
三、內孔珩磨加工說明

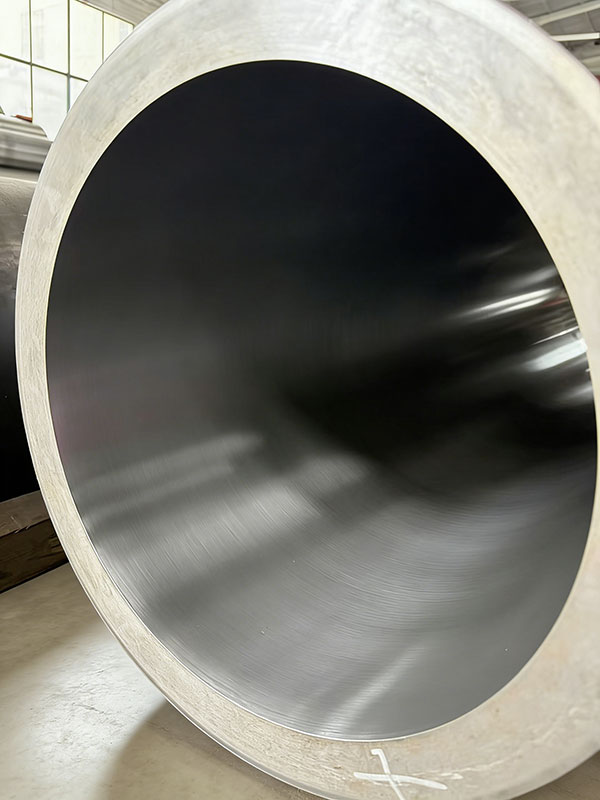

內孔珩磨為精密光整加工工序，采用專用珩磨機，搭配不同粒度珩磨條（粗珩、精珩分級作業），通過珩磨頭旋轉與往復復合運動，對缸筒內孔進行微量磨削。該工序不大量去除余量，重點修正內孔圓度、圓柱度等形位誤差，大幅降低內孔表面粗糙度，形成均勻交叉網紋，利于液壓油膜形成，提升內孔耐磨性、密封性與光潔度；同時準確管控內孔尺寸精度，消除前期鏜孔、粗加工殘留的劃痕與應力，適配活塞往復運動的密封需求，杜絕漏油、卡頓問題。
四、加工優勢
- 精度達標：外圓裝配尺寸準確，內孔尺寸、形位公差滿足液壓油缸行業精密標準。
- 性能適配：內孔網紋結構儲油潤滑，減少密封件磨損，延長油缸使用壽命，承壓能力更強，運行無卡頓。
- 工序效率高：車削與珩磨工序銜接順暢，兼顧成型效率與精密性，適合批量規?；a(chǎn)，適配各類液壓油缸加工需求。
